La meilleure stratégie de refroidissement pour votre type d'entrepôt

Des tas de grains plats dans des installations de stockage à plat

Dans de nombreuses installations de stockage à plat, des tôles en acier perforé en forme de demi-coquille servent de canaux de refroidissement. Si la bonne la circulation de l'entrepôt est prioritaire, par exemple pour sortir ou renter les céréales, l'installation de canaux en sous-sol s'impose. Les canaux de refroidissement intégrés au sol sont recouverts de panneaux de tôle perforée. La distance entre les canaux ne doit pas être supérieure à la hauteur de stockage, la distance des canaux par rapport aux parois avant ne doit être que de moitié.

Les canaux de refroidissement partent soit d'un canal collecteur à l'intérieur d'une installation de stockage à plat, ou sortent séparément de l'entrepôt de stockage. En tout cas, les conduites d'air doivent être les plus courtes possible pour éviter l'échauffement de l'air qui a été conditionné avec une extrême précision par le refroidisseur de céréales. La friction et le rayonnement du soleil peuvent entraîner un réchauffement d'environ 1 °C pour 3 m de longueur de flexible. Les cônes d'éboulement doivent être nivelés lors du stockage. Comme l'air froid emprunte la voie de la moindre résistance par les céréales, ceux-ci ne seraient alors pas traversés. Il est possible de compenser les cônes d'éboulement par une perforation différenciées des canaux d'air, ou par un recouvrement ciblé des différentes surfaces du cône d'éboulement.

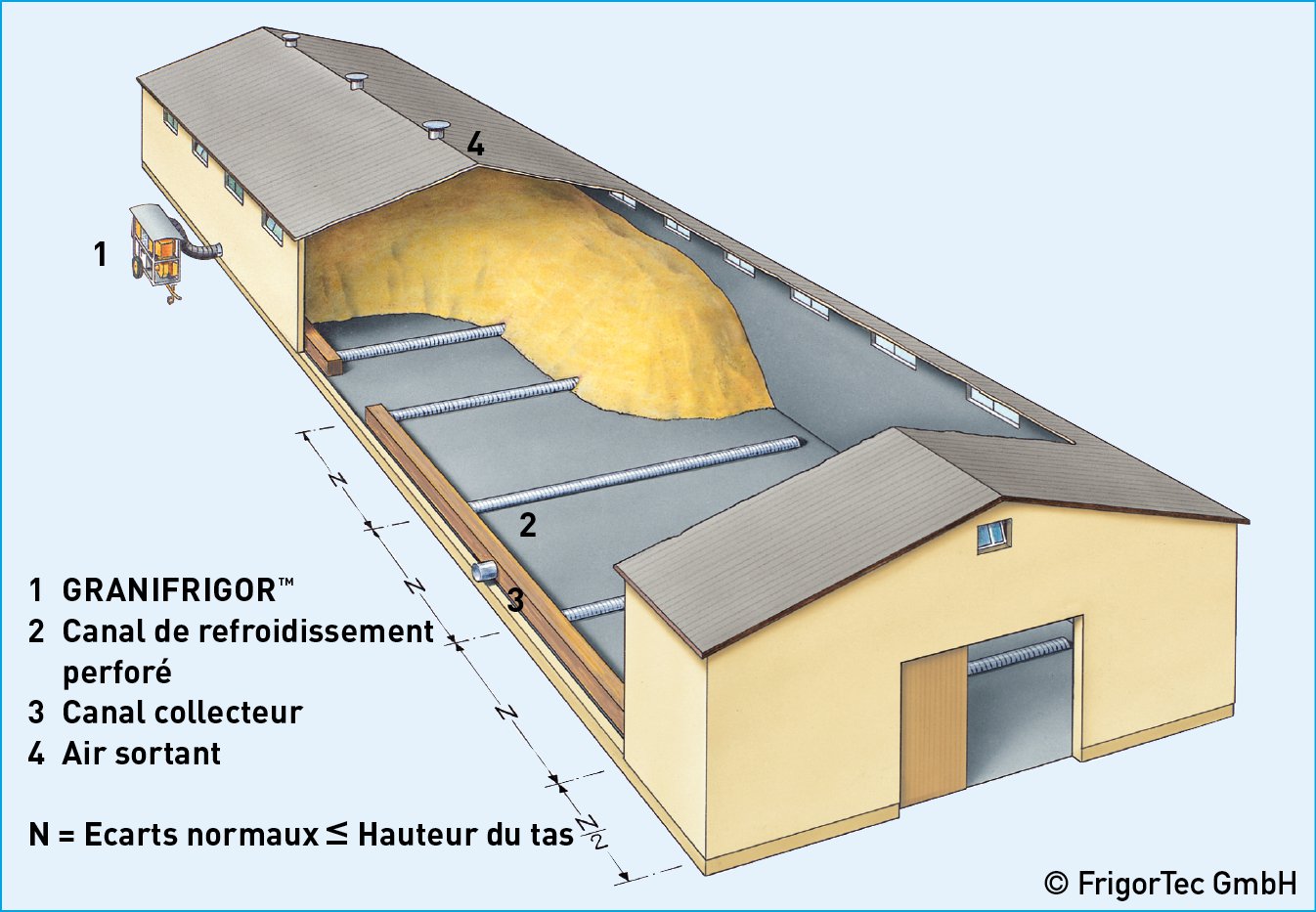

Principe de distribution de l'air dans une installation de stockage à plat

Les silos génèrent une contre-pression élevée

Sur un silo avec une surface plate, l'air froid peut être comprimé dans les céréales via un plancher perforé de manière homogène sur l'ensemble de la section. Si le silo est vidé via un cône de sortie, l'air peut être réparti via une barre de refroidissement (sur la figure en bas, représentée à titre d'exemple dans une installation de silo à cellules). La barre de refroidissement en tôle d'acier à arêtes vives est approvisionnée en air froid et transporte celui-ci via son côté inférieur ouvert dans les céréales. Dans ce cas, du fait de la résistance des céréales, l'air se répartit de manière homogène sur la section du tas de céréales. Sous le toit du silo, il est nécessaire d'aménager suffisamment d'ouvertures pour évacuer l'air de sortie à l'atmosphère. En automne, il peut y avoir formation de condensation dans la zone du toit du silo. Ce problème peut être résolu par l'isolation du toit du silo, ou par un ventilateur d'aspiration qui peut transporter de grandes quantités d'air avec une faible pression.

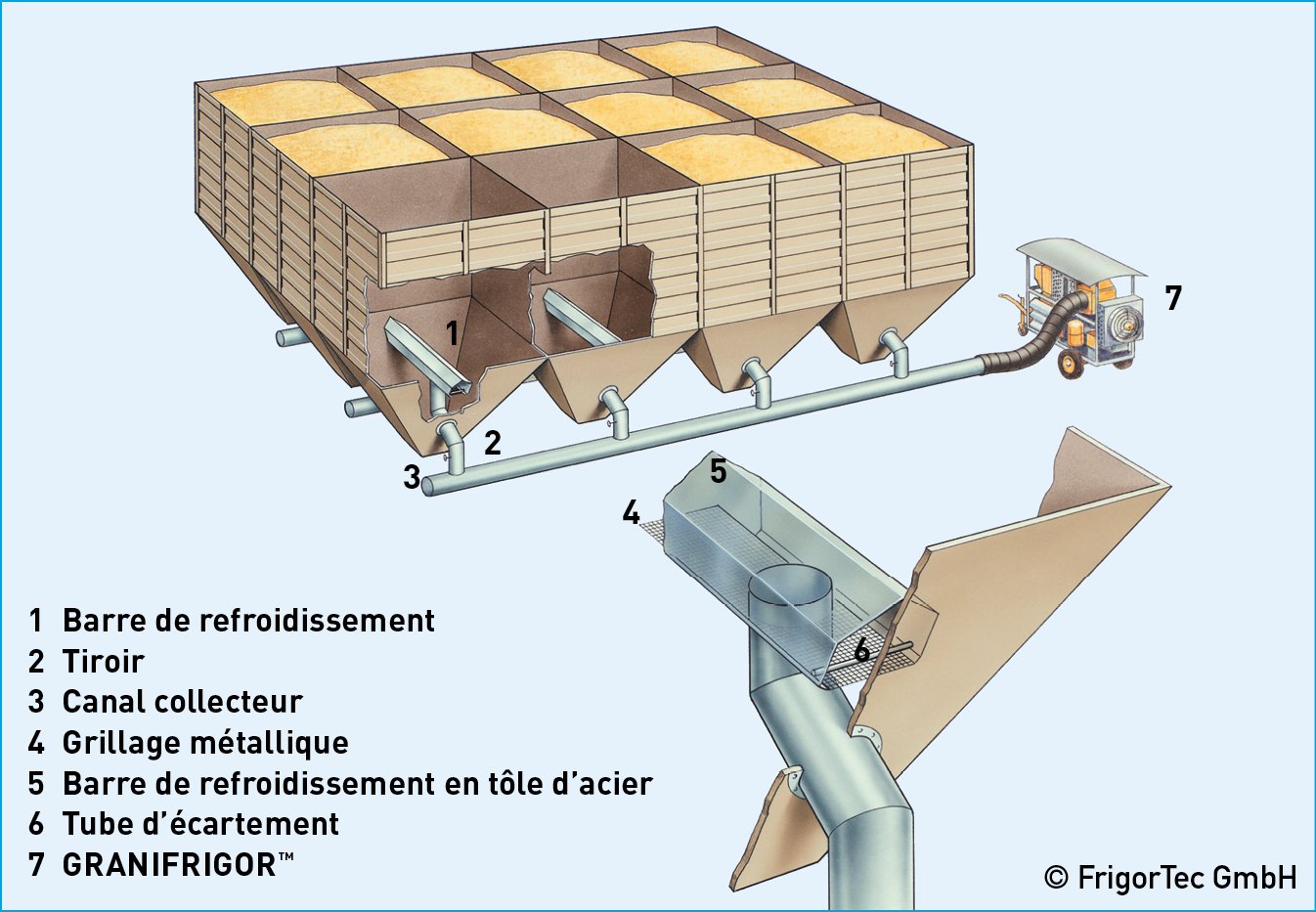

Cheminement des barres de refroidissement à l'exemple d'une installation de silo à cellules

La perte de pression (et la contre-pression) de l'air, qui augmente avec chaque mètre de hauteur est un problème particulièrement délicat pour le refroidissement des céréales en silos et en silos verticaux. La hauteur du silo ou de l'engrangement est donc un facteur décisif lors du choix d'un appareil de réfrigération de céréales. Un appareil de réfrigération de céréales équipé d'un ventilateur trop faible ne génère pas assez de pression pour assurer la circulation sûre d'un silo de hauteur élevée. En cas de cellules de silo hautes présentant une faible section, la perte de pression peut se situer entre 4 000 et 6 000 Pa. À titre de comparaison : dans une installation de stockage à plat d'une hauteur d'engrangement de moins de 10 m, la contre-pression se situe la plupart du temps à moins de 1 000 Pa. Pour les silos verticaux présentant un taux d'élancement élevé, la contre-pression est réduite par le raccordement parallèle de plusieurs cellules.

La perte de pression dépend également de l'aérodynamique des céréales stockées: Ainsi, du fait qu'il présente de petits grains étroitement juxtaposés, le colza a une contre-pression trois à cinq fois plus élevée que le blé. Le réchauffement de l'air froid par le frottement d'air à l'intérieur des céréales doit également être pris en compte lors du réglage des valeurs de refroidissement. En cas de silo hauts et élancés, il peut y avoir un réchauffement de 0,5 à 4 °C. Pour un transfert de chaleur efficace du grain vers l'air, la différence de température au point le plus élevé du tas de céréales doit être d'au moins 2 °C . Lorsque cette différence est atteinte, il est possible de couper l'appareil de réfrigération.
